La diferència entre l'interruptor 3P i l'interruptor 4P
Oct 17, 2025
Deixa un missatge
La diferència fonamental entre els interruptors de circuit 3P i 4P rau en el nombre de cables (recompte de pols) que poden desconnectar (o connectar) simultàniament. En poques paraules:un interruptor de circuit 3Pcontrola tres cables: cables trifàsics (fils calents).Un interruptor de circuit de 4Pcontrola quatre cables: cables de tres fases (fils calents) + un cable neutre (fils neutres).
Diferències bàsiques d'un cop d'ull
| característica | Interruptor 3P | Interruptor 4P |
| Nombre de pols | 3 pols | 4 pols |
| Conductors de control/protecció | Línies trifàsiques (L1/L2/L3) | Cables trifàsics (L1/L2/L3) + un cable neutre (N) |
| Estat desconnectat | Només es desconnecten tres línies de fase, la línia neutra sempre roman connectada | Desconnecteu les línies trifàsiques i la línia neutra alhora |
| Aparença | Amplada estreta (generalment 3 mòduls d'amplada) | Ample més ample (normalment 4 mòduls d'amplada) |
| Aplicacions principals | Càrrega pura-trifàsica equilibrada (com ara un-motor trifàsic) | Sistema trifàsic-desequilibrat amb càrrega monofàsica-, interruptor d'alimentació principal i ocasions amb requisits especials de seguretat |
Anàlisi detallada

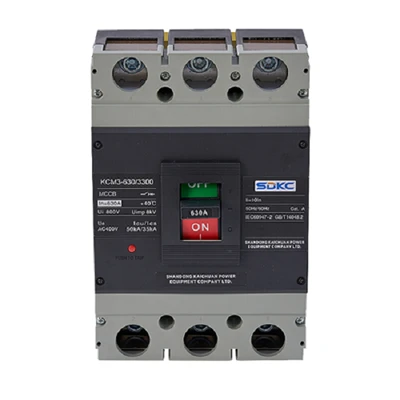

1. 3Interruptor P
Funció:Disposa de tres contactes d'enclavament intern que connecten i desconnecten simultàniament els conductors trifàsics. No controla el conductor neutre (N).
Principi de funcionament:Quan es produeix una fallada, com ara un curtcircuit o una sobrecàrrega, l'interruptor s'activa, desconnecta els conductors trifàsics i des-energitza la càrrega. Tanmateix, el conductor neutre roman connectat.
Escenaris d'aplicació:
Càrregues equilibrades en tres-fàsiques pures:Les aplicacions típiques inclouen motors-trifàsics i forns elèctrics trifàsics. Aquests dispositius no requereixen conductor neutre, o quan les tres fases estan perfectament equilibrades, el corrent neutre és zero.
Cost i espai:En comparació amb els interruptors 4P, els interruptors 3P són menys costosos i ocupen menys espai a la caixa de distribució.
2. 4Interruptor P
Funció:Té quatre contactes d'enclavament que poden connectar o desconnectar simultàniament conductors trifàsics i un conductor neutre.
Principi de funcionament:Quan es dispara, desconnecta tots els conductors actius (conductors trifàsics i un conductor neutre), aïllant completament la càrrega de la font d'alimentació.
Escenaris d'aplicació (per què desconnectar la línia neutral?):
Inspecció de seguretat:Quan s'utilitza com a interruptor principal, tots els conductors actius s'han de desconnectar per garantir la seguretat absoluta del personal de manteniment. En un sistema trifàsic-desequilibrat, pot haver-hi tensió a la línia neutra (ja no a potencial zero). Si només es desconnecten les línies de fase, encara hi ha risc de descàrrega elèctrica en tocar la línia neutra.
Presència de-càrregues monofàsiques:En els sistemes típics de distribució d'energia d'edificis (sistemes de 380 V/220 V), hi ha dispositius trifàsics (com ara aparells d'aire condicionat centrals) i dispositius-monofàsics (com ara il·luminació i endolls). Aquests dispositius-monofàsics treuen energia entre les línies de fase i neutre, provocant un desequilibri del sistema. En aquests casos, és necessari un interruptor de circuit de 4P per garantir que la línia neutra es pugui desconnectar amb seguretat.
Prevenció de sobrecàrregues de línies neutres:En els sistemes moderns de distribució d'energia, els tercers harmònics generats per nombroses càrregues no lineals (com ara ordinadors i llums LED) poden fer que el corrent de la línia neutra augmenti de manera anormal, fins i tot superant el corrent de la línia de fase. Un interruptor automàtic de 4P proporciona protecció contra sobrecàrregues.
Requisits normatius:D'acord amb les especificacions d'instal·lació elèctrica (com l'estàndard GB de la Xina i els estàndards internacionals IEC), en determinats sistemes de connexió a terra (com ara el sistema TT), s'ha d'utilitzar un interruptor de quatre-pols per assegurar-se que es poden desconnectar tots els conductors actius en cas d'avaria.
